雙效蒸發器處理煉油廢水蒸發結晶案例
來源：本站日期：2019-08-15 01:43:35 瀏覽：3461

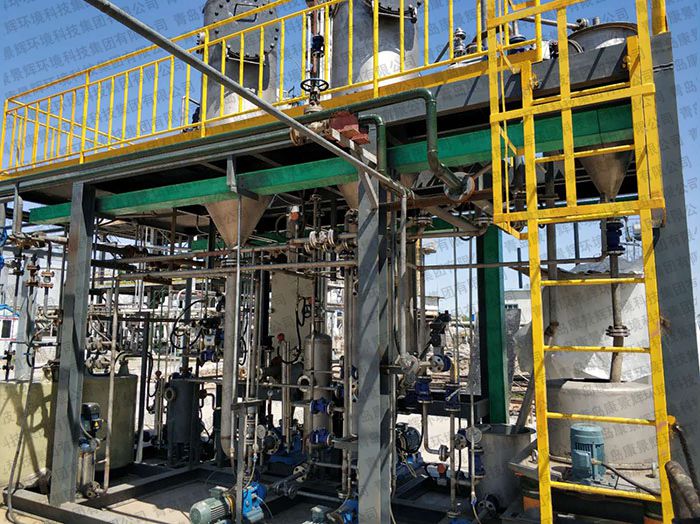

項目名稱：雙效蒸發器處理煉油廢水蒸發結晶項目
蒸發器類型：雙效蒸發器
設備規格：處理量600L/H
項目概述：該項目為新疆某煉油廢水蒸發結晶設備，進水量為600L/H，提供的進水溫度為20℃，本工程位于寒冷地區，需要考慮設備在零下30℃的環境溫度下的正常運行。
水質特點及工藝分析：
進水硬度<100ppm，氟離子<5ppm，考慮到原水為避免母液COD等成分富集，母液返回前端處理后再返回蒸發系統蒸發。
工藝流程描述：
原水→預熱系統→進入雙效蒸發器→晶漿液→離心機→固體產出
原液首先進入預熱系統預熱，預熱后的物料進入一效蒸發器。
進入一效蒸發器系統的物料經過循環泵的作用，在加熱室循環加熱，然后在分離器蒸發分離，沸騰蒸發的蒸汽上升，濃縮液停留在系統內；
當?shù)诙枰恿蠒r，自控系統會自動把一效的濃縮液送入第二效；
當?shù)诙Ь{濃度達到設計值60%時排出分離器；
晶漿進入離心機離心分離，得到固體94kg/h，離心的母液118kg/h返回蒸發系統；
二次蒸汽流程：
一效加熱器熱源：外接飽和鮮蒸汽
二效加熱器熱源：一效二次蒸汽
蒸發產生的二次蒸汽夾帶有少量的液滴，這些臟的二次蒸汽上升，進入除霧器，通過逆流洗滌，將二次蒸汽中夾帶的微小液滴洗滌出來，重新進入料液。被洗掉霧沫的二次蒸汽，進入下一效加熱器的蒸汽側。
外接飽和鮮蒸汽換熱后冷凝成水，去往預熱器為原料預熱。
二效二次蒸汽進入冷凝器冷凝。
